Schweissnahtangaben in technischen Zeichnungen: Symbole, Zusatzzeichen und Bemassung
Schweissnahtangaben für technische Zeichnungen mit allen Symbolen und Ordnungsnummern. Sie sind zentral für die Erstellung von Fertigungszeichnungen, welche Schweissnähte beinhalten. Mit den Schweissnahtangaben definiert man, welche Nahtart ausgeführt wird, in welcher Länge, in welcher Grösse und wo sie ausgeführt wird.
Definition & Grundlagen
Grundlagen
Es gibt zwei verschiedene Methoden, wie Schweissnähte auf Zeichnungen angegeben werden können. Es gibt Normen, welche im Pazifikraum angewandt werden. Diese werden hier nicht erläutert. Hier werden nur Angaben gemacht, welche auf der Norm ISO 2553:1992 basieren.
Definition
Als Schweissen bezeichnet man ein Fügeverfahren zum Verbinden oder Beschichten von Werkstücken. Das Beschichten von Werkstücken wird auch als Auftragsschweissen bezeichnet. Wir behandeln hier insbesondere das Schweissen von metallischen Werkstoffen.
Verbreitete Schweissprozesse mit Ordnungsnummern
Theorie & Hintergrund
Symbolische Darstellung

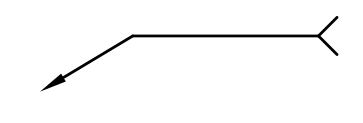

Das Grundschweisssymbol kann dazu genutzt werden, um anzuzeigen, dass eine Naht geschweisst oder gelötet werden muss, ohne weiteres festzulegen. Es lässt dementsprechend sehr viel Handlungsspielraum offen und wird oft zur Anzeige von Heftschweissnähten verwendet.

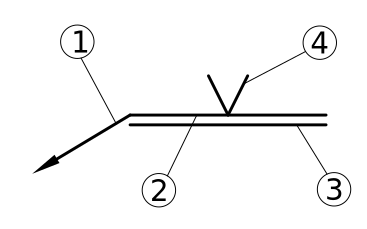

Das Schweisssymbol ist dagegen einiges aufschlussreicher und gibt mehr Informationen preis. Die gestrichelte Bezugslinie Linie gibt vor, auf welcher Seite geschweisst werden muss. Ist sie unterhalb der vollen Bezugslinie, wird auf der Seite geschweisst, wo sich auch die Pfeilspitze befindet. Das Grundsymbol gibt die Nahtart an.
- Pfeillinie und Pfeil
- Bezugslinie (Volllinie)
- Bezugslinie (Strichlinie)
- Grundsymbol Nahtart

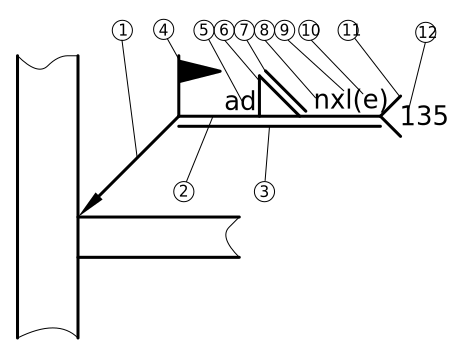

Hier noch ein umfassendes Beispiel für ein Schweisssymbol.
- Pfeillinie und Pfeil
- Bezugslinie (Volllinie)
- Bezugslinie (Strichlinie)
- Zusatzsymbol
- Bemassung der Naht
- Grundsymbol Nahtart
- Zusatzsymbol
- Anzahl der Schweissstellen bei unterbrochenen Nähten
- Nahtlänge
- Abstand der Schweissstellen bei unterbrochenen Nähten
- Gabel
- Weitere Ergänzungsangaben in der Gabel (Ordnungsnummer)
Grundsymbole
Zusatzsymbole
Angaben Nahtdicke
Angaben Nahtlänge
Nahtlage und Nahtseite

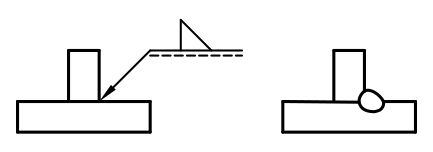

Naht auf Pfeilseite

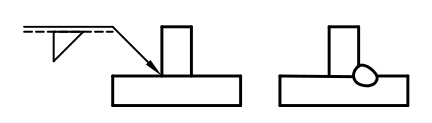

Naht auf Gegenseite

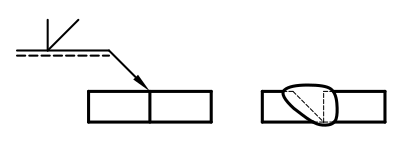

Schweissnahtvorbereitung
Mehrere Schweissarbeitsgänge und mehrere Nähte
Mehrere Schweissarbeitsgänge

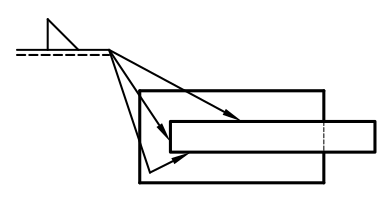

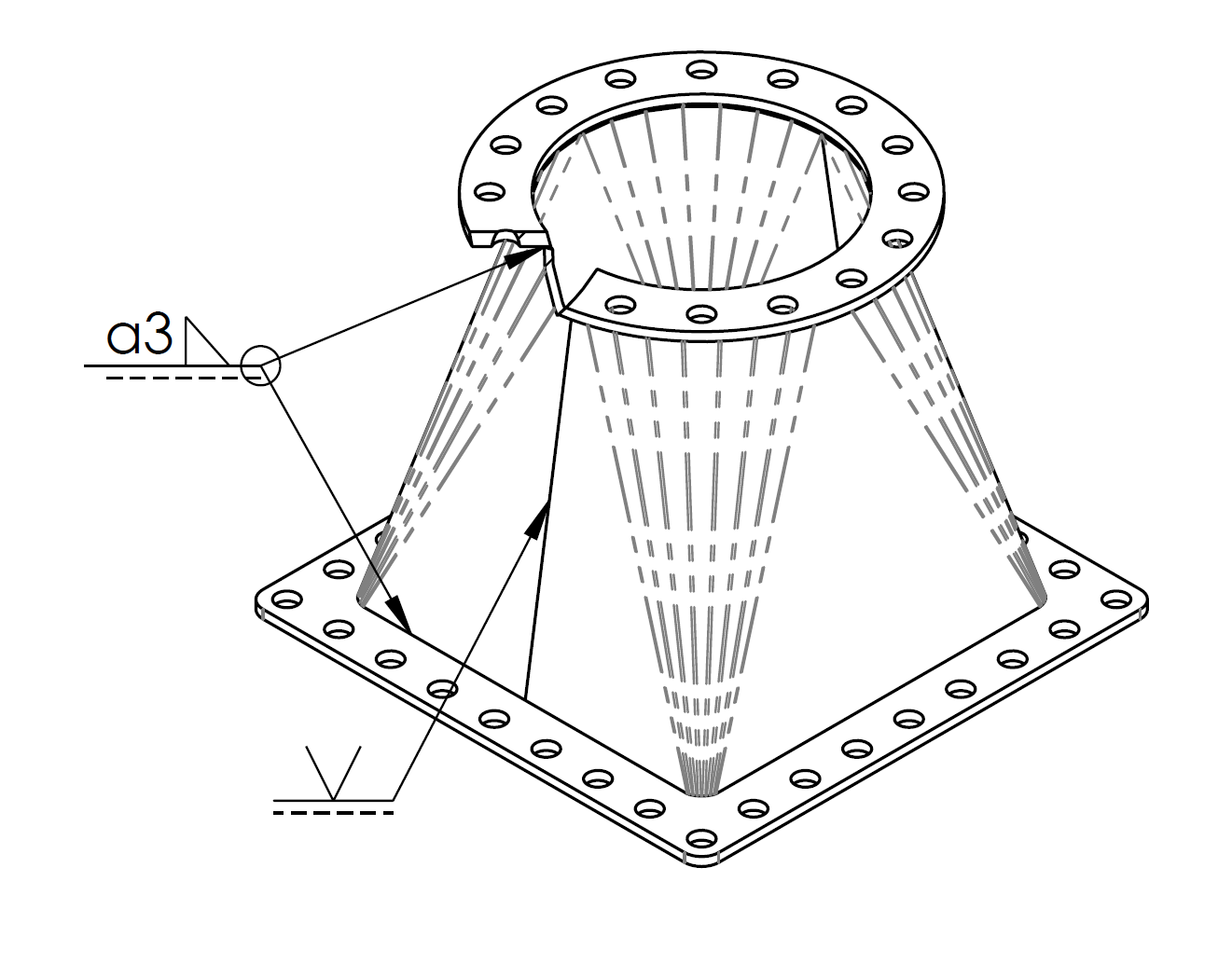

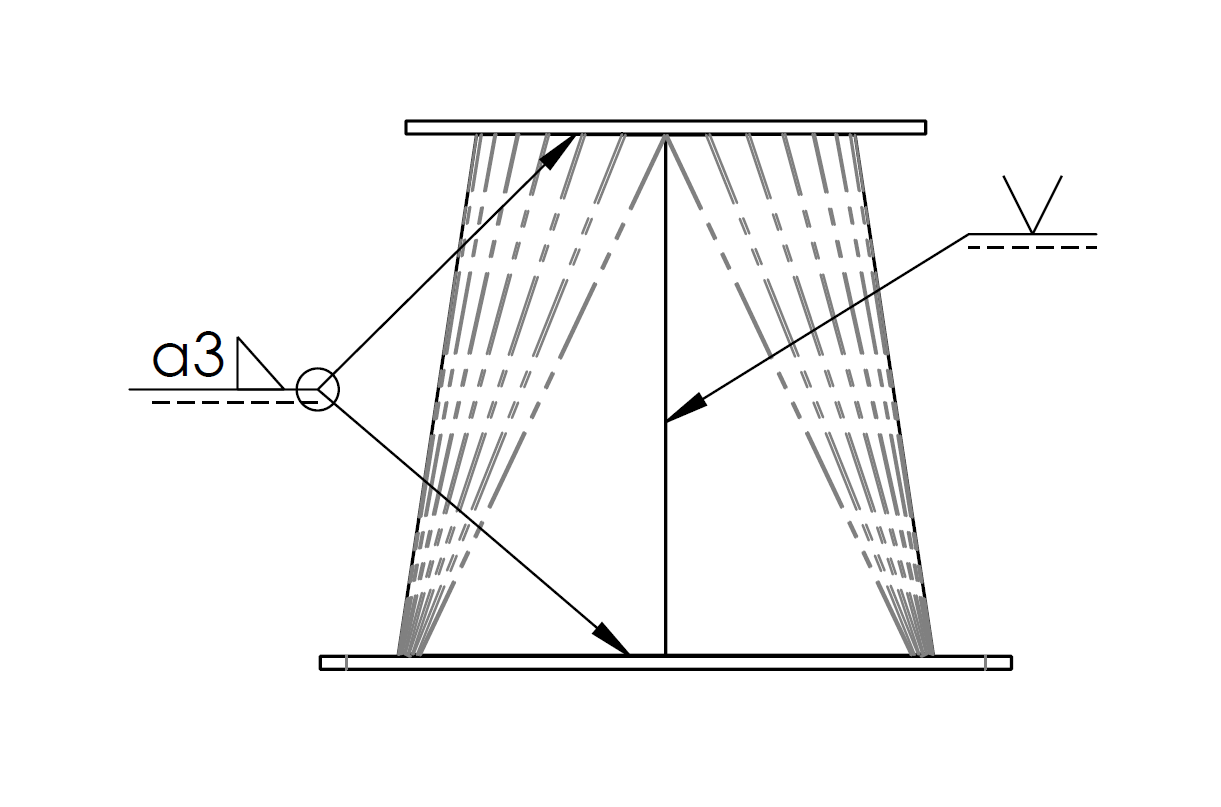

Mehrere Schweissnähte mit gleicher Ausführung
Ergänzende Angaben in der Gabel
Schweissverfahren
Normen
Bezug auf Tabelle oder andere schriftliche Angaben
